Стандартные образцы (СОП) для УЗК

Стандартные образцы предприятия (СОП) представляют собой эталонные объекты с искусственными отражателями, предназначенные для настройки и калибровки ультразвуковых дефектоскопов и преобразователей. Этот метод обеспечивает достоверность и единообразие результатов контроля, что делает СОП незаменимым элементом аппаратуры при проведении УЗК сварных соединений, трубопроводов и ответственных конструкций.

Принцип работы СОП основан на использовании искусственных отражателей (плоскодонных отверстий, зарубок, цилиндрических отверстий, сегментных отражателей), которые имитируют дефекты известного размера и формы. При настройке дефектоскопа по СОП оператор устанавливает браковочную чувствительность, длительность развертки, глубиномер и блоки ВРЧ (временной регулировки чувствительности), обеспечивая корректную регистрацию эхо-сигналов от реальных дефектов.

В классических системах чаще всего используются СОП с плоскими угловыми отражателями (СОП-1), ступенчатые с вертикальными цилиндрическими отверстиями (СОП-2), а также образцы с плоскодонными отверстиями (СОП-3, СОП-4) для контроля расслоений. В зависимости от требований и объекта контроля применяются СОП плоские (для плоских изделий) и трубные (для труб, сосудов и резервуаров).

Широкий спектр применений стандартных образцов, возможность настройки параметров контроля в полевых условиях и обеспечение сопоставимости результатов делают СОП одним из наиболее востребованных средств метрологического обеспечения в нефтегазовой, энергетической, металлургической и строительной отраслях.

Типы стандартных образцов (СОП)

Наиболее распространённые типы СОП:

• СОП-1 — с плоскими угловыми отражателями, для настройки браковочной чувствительности, длительности развертки и глубиномера при контроле наклонными совмещёнными ПЭП;

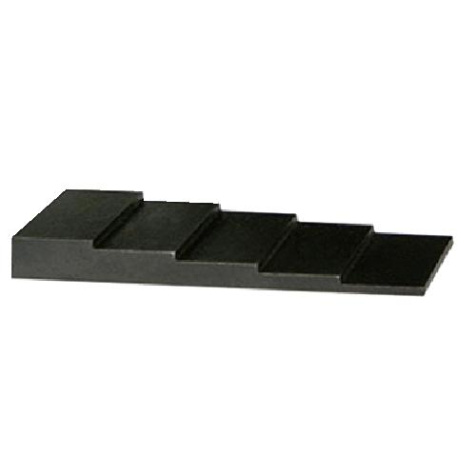

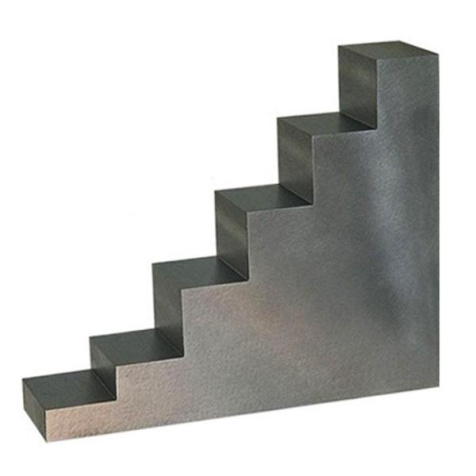

• СОП-2 — ступенчатый, с вертикальными цилиндрическими отверстиями, для настройки блоков ВРЧ и глубиномера;

• СОП-3 — с плоскодонным отверстием, для настройки чувствительности при контроле основного металла толщиной менее 20 мм на расслоения;

• СОП-4 — с плоскодонными отверстиями, для контроля основного металла толщиной 20 мм и более на расслоения;

• СОП-5 (РОСЭК-001-96) — с отражателями типа «плоскодонное отверстие» и «зарубка», для настройки предельной чувствительности, блока ВРЧ и глубиномера;

• плоские и трубные СОП — для контроля плоских изделий и криволинейных объектов (труб, сосудов, резервуаров) соответственно.

Выбор подходящего типа СОП зависит от требований нормативных документов (ГОСТ 14782-86, РД 153-34.1-17.308-2001, РД 19.100.00-КТН-545-06), толщины и материала объекта, а также от типа применяемых преобразователей. Мы предлагаем проверенные стандартные образцы, которые служат надёжным средством метрологического обеспечения на протяжении многих лет.

Применение стандартных образцов (СОП) для УЗК

Чаще всего СОП используются для настройки чувствительности дефектоскопов, проверки параметров аппаратуры, настройки глубиномера и блоков ВРЧ перед проведением контроля сварных соединений, основного металла и околошовных зон.

Метод также применяется для обеспечения единообразия результатов при серийном выпуске продукции, отработке технологий производства и проведении периодической поверки аппаратуры. Благодаря возможности работы с различными типами отражателей СОП широко используются как на этапе подготовки к контролю, так и при периодической калибровке дефектоскопов.

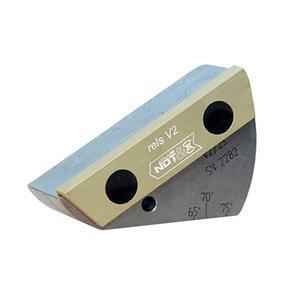

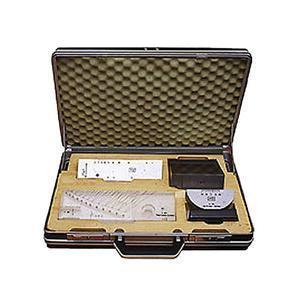

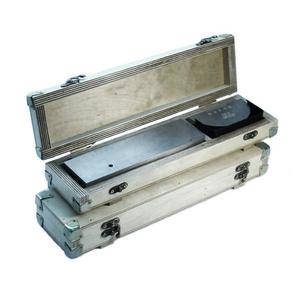

Применение СОП часто дополняется другими средствами метрологического обеспечения — стандартными образцами СО по ГОСТ 14782, образцами Международного института сварки (V1, V2) и комплектами контрольных образцов (КОУ-2), что обеспечивает всестороннюю проверку параметров аппаратуры. Ограничением может быть необходимость периодической аттестации СОП и соответствия их геометрических параметров требованиям нормативных документов — в таких случаях следует обращаться в аккредитованные центры.

Преимущества стандартных образцов (СОП) для УЗК

Обеспечение достоверности и единообразия результатов, возможность настройки параметров контроля в полевых условиях, соответствие требованиям нормативных документов делают СОП более эффективным решением по сравнению с контролем без метрологического обеспечения.

СОП позволяют точно настраивать браковочную чувствительность, глубиномер и блоки ВРЧ, снижать влияние человеческого фактора и обеспечивать сопоставимость результатов между операторами и сменами. Контроль безопасен — не требует источников излучения, а результат настройки доступен сразу после завершения процедуры.

Стандартные образцы (СОП) для УЗК предлагаются нашей компанией. Оборудование доступно с доставкой по всей России. У нас вы можете купить оборудование по доступной цене.

Где заказать стандартные образцы СОП в Кемерово

Единый центр неразрушающего контроля - поставщик качественного оборудования для осуществления разрушающего контроля качества выпускаемых изделий на производстве. На сайте ecnk.ru представлены стандартные образцы СОП по разумным ценам в Кемерово. Изучить технические характеристики приборов можно в карточках товаров.

Вы можете выбрать различные способы доставки: курьером, доставка до терминала “Деловых линий” в вашем городе, самовывоз. Наш адрес: ул. Соборная, д. 8, оф. 101.

Для того, чтобы сделать заказ в Кемерово:

• позвоните по телефону +7 (981) 125-98-20;
• напишите в WhatsApp на номер +7 987 295-40-71;
• отправьте письмо на электронную почту ecnk@ecnk.ru.

Кроме того, вы можете заказать бесплатную консультацию менеджера. Заполните форму обратной связи, укажите ФИО, номер телефона и e-mail.
