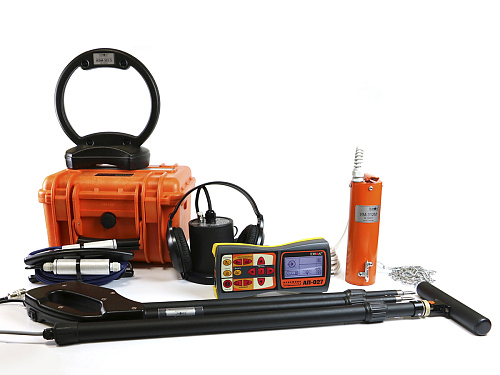

Кабелетрассоискатель Атлет ТЭК-120ГАЗ-4Н - это специальное оборудование, предназначенное для поиска и определения местоположения различных подземных коммуникаций, а также для обнаружения утечек жидкости из трубопроводов и поиска мест повреждения кабеля. Одним из ключевых моментов работы прибора является наличие акустического датчика и ударного механизма, которые позволяют проводить трассировку неметаллических трубопроводов, что делает оборудование универсальным и эффективным для различных задач поиска и контроля коммуникаций.

Для точного определения местоположения и глубины залегания подземных коммуникаций в составе кабелетрассоискателя содержится самый мощный мультичастотный генератор в линейке с возможностью работы на расстояние до 10 км. Подключение к искомой трассе может осуществляться как контактным, так и бесконтактным способом, что обеспечивает удобство и гибкость при работе с прибором. Дополнительно, прибор оборудован акустическими датчиками и механизмом дефектоскопии, что позволяет обнаруживать места утечек и повреждения внешней изоляции коммуникаций.

Кабелетрассоискатель Атлет ТЭК-120ГАЗ-4Н находит применение в различных областях, таких как электросети, телекоммуникации, строительно-монтажные организации, ЖКХ, водоканалы, теплосети, нефтегазовая отрасль и геодезия. Оборудование обладает рядом особенностей, такими как наличие цифрового трассопоискового приемника с большим ЖК дисплеем и отображением частотного спектра, а также возможностью работы с различными внешними датчиками, что делает его универсальным и функциональным инструментом для работы с подземными коммуникациями в различных условиях и для разного типа задач трассировки.

Атлет ТЭК-120ГАЗ-4Н - это многофункциональный кабелетрассоискатель с возможностью контроля качества изоляции, предназначенный для поиска различных подземных коммуникаций, включая кабельные линии, металлические трубопроводы и другие коммуникации из токопроводящих материалов. Одним из ключевых элементов комплекта является акустический датчик и ударный механизм, которые позволяют проводить трассировку неметаллических трубопроводов и осуществлять поиск утечек из них, а также находить места повреждения кабеля. Дополнительно, датчики контроля изоляции и датчик-определитель дефектов коммуникаций выполняют функции поиска повреждения внешней изоляции объектов.

Важным компонентом комплекта является мощный мультичастотный генератор с дальностью работы до 10 км, который позволяет эффективно трассировать коммуникации на значительные расстояния. Подключение к искомой трассе может осуществляться как контактным, так и бесконтактным способом, что делает работу с прибором гибкой и удобной. Сам прибор обладает функциональностью контроля качества изоляции, что дополнительно повышает его эффективность и позволяет оператору проводить более детальное обследование коммуникаций.

Поисковые и аналитические возможности приемника АП-027М делают его универсальным прибором для работы с различными типами коммуникаций и в различных условиях. Большой ЖК дисплей, переключаемые режимы и индикации, а также возможность работы с различными внешними датчиками позволяют оператору эффективно применять прибор в различных сценариях. Отображение частотного спектра входного сигнала и возможность вывода звукового сигнала на наушники или встроенный динамик обеспечивают удобство и точность работы оператора.

Особенности приемника "АП-027"

"АП-027" - это многофункциональный прибор, который ВПЕРВЫЕ В МИРОВОЙ ПРАКТИКЕ позволяет:

Осуществлять поиск утечек жидкостей из трубопроводов.
Осуществлять 2 вида трассопоиска (электромагнитный и акустический).
Осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами. (контактным и бесконтактным).
Наличие функции выбора кабеля из пучка.

Существенные преимущества

Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.)
Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала утечки)
Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала)

Дополнительные возможности

Высокая чувствительность. Коэффициент усиления тракта до 100 дБ
Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика.
Регулируемый уровень подсветки
Класс защиты от внешних воздействий IP54

Функциональные возможности приемника "АП-027"

Режим «течепоиск»

Поиск утечек жидкости при помощи акустического контактного датчика (АД) с защитой от помех. Частотный диапазон 0,1…2 кГц.
Выбор полосы пропускания внутри частотного диапазона – по 8 градаций ограничения «снизу» и «сверху» (логарифмическая шкала).
Трансляция звукового сигнала на головные телефоны.

Режим «электромагнитный трассопоиск»

Поиск трассы электропроводящей коммуникации при помощи электромагнитного датчика (ЭМД).
Фильтры 50…60, 100…120, 512, 1024, 8192 Гц или «ШП», настраиваемый фильтр.
Трансляция сигнала на головные телефоны (натуральный или синтезированный звук) или на встроенный излучатель (синтезированный звук).

Режим «акустический трассопоиск»

Поиск трассы коммуникации из любого (в том числе и НЕЭЛЕКТРОПРОВОДЯЩЕГО) материала при помощи акустического датчика (АД).

Режим поиска дефектов изоляции электропроводящих коммуникаций

Контактный и бесконтактный методы поиска утечек тока в землю при помощи специальных датчиков (ДКИ и ДОДК).

Режим выбора кабеля из пучка

Идентификация выделенного кабеля в пучке при помощи индукционных «клещей» (КИ).

Применяемые датчики

Акустический датчик (АД) для «течепоиска» (поиска утечек жидкости) и «акустического трассопоиска» коммуникаций (в том числе пластиковых трубопроводов)
Электромагнитный датчик (ЭМД) для «электромагнитного трассопоиска»
Контактный датчик контроля качества изоляции (ДКИ) электропроводящих коммуникаций (кабелей и трубопроводов)
Бесконтактный датчик – определитель дефектов изоляции (ДОДК) электропроводящих коммуникаций (кабелей и трубопроводов)
"Клещи» индукционные (КИ) для выбора кабеля из пучка

Визуальная индикация

Двухсегментная шкала уровня сигнала с цифрой 0…100% (суммарное и «полезное» значения)
График (движущаяся диаграмма) изменения уровня полезного сигнала во времени в диапазоне 0…100%
Двухсегментная индикация частотного спектра суммарного и «полезного» сигналов при течепоиске. Отображаются суммарное (мгновенное) и «отфильтрованное» (полезное) значения уровня сигнала отдельно по каждой частотной составляющей спектра. Совместно с прослушиванием, визуализация спектра полезного сигнала на фоне спектра помех помогает оператору принять решение о выборе диапазона фильтрации и затем «увидеть» услышанный результат этой фильтрации
«История» измерений («память» на 30 значений уровня сигнала)

Особенности генератора "АГ-120Т"

Возможность выбора мощности генератора в зависимости от решаемых задач (от 120 до 270 Вт)
Мультичастотный (200…10000Гц), многофункциональный прибор может комплектоваться любым поисковым приемником
Прибор не имеет равных по качественному показателю - соотношение: мощность – ресурс – габариты – вес
При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений
Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных
Ограничение выходного напряжения на безопасном для человека уровне (24В)
Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110, механизма ударного УМ-112

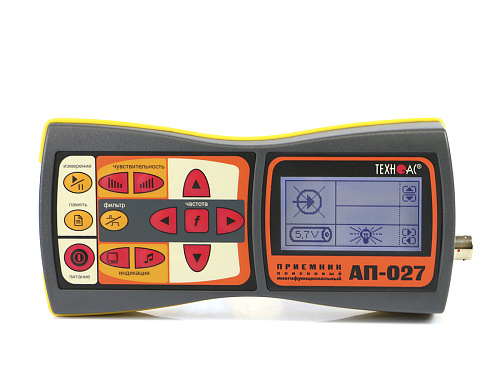

Приемник "АП-027"

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны -синтезированный звук ЧМ.	-
	Встроенный излучатель - синтезированный звук ЧМ.
Питание	Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	22010242 мм
Масса электронного блока, не более	0,46 кг

Генератор "АГ-120Т"

Параметр	Значение
Частоты синусоидального сигнала, Гц
частоты f1, f2, f3 («постоянные»)	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
частота f4 («временная»)	200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Режимы генерации
режим 1	непрерывный «НП»
режим 2 - длительность импульса, мс - частота следования импульсов, Гц	кратковременные посылки «ПР» (прерывистый) 100 1
режим 3 Первая частота, Гц Вторая частота, Гц Соотношение амплитуд первой и второй частот	двухчастотный «2F» (одновременная генерация) 1024 8192 4:1
режим 4 амплитуда импульса частота следования импульсов (ударов), уд/мин - низкая - средняя - высокая длительность импульса	генерация ударных импульсов «УР» (ударный режим) равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») 30 60 120 минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
максимальный в ручном режиме: - непрерывная и двухчастотная генерация - кратковременные посылки	10 15
задаваемый для автосогласования	десять предустановленных значений в диапазоне 0,1…9,9А, могут быть изменены пользователем с дискретностью 0,1А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
- при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока	220 (180 при «2F») 330 (260 при «2F») 110 (90 при «2F»)
Максимальная выходная мощность, Вт
- при автономном питании или от внешнего аккумулятора 21В	130 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
- с добавлением внешнего аккумулятора 12В	200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
- от сетевого блока (СБП)	100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F»
ПРИМЕЧАНИЕ. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
Допустимое сопротивление нагрузки	любое (0…∞) Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
Согласование с нагрузкой	- автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект	два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
- непрерывная и двухчастотная генерация	1,3 (при 130Вт автономно/200Вт с доп. акк. 12В) 3,3 (при 65Вт автономно/100Вт с доп. акк. 12В)
- импульсные посылки одной частоты	9 (при 200Вт автономно/300Вт с доп. акк. 12В) 20 (при 100Вт автономно/150Вт с доп. акк. 12В)
- генерация ударных импульсов с максимальной частотой 80 уд/мин	20 (при силе удара «С2» автономно или «С3» с доп. акк.) 50 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч	8
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15В, выходной ток 15А max
Допустимые внешние аккумуляторы	11...14В / 22…28В ≥21Ач
Функциональные особенности
Автоматические функции	- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при простое (1 мин)
Автоматические выключения генерации (зарядки)	- при разряде аккумуляторов ниже допустимой нормы - при несоответствии внешнего напряжения режиму зарядки - при превышении допустимого потребляемого тока - при отключении внешнего питания в процессе генерации - при коротком замыкании выхода в процессе генерации - при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN»	- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» - индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны) - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности	импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона)	- все питающие напряжения - режимы и установки - ресурс питания - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006	Класс А
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+45ºС
Степень защиты корпуса	IP65
Габаритные размеры электронного блока (кейса), не более, мм	305х270х191
Вес электронного блока, не более, кг	14

Электромагнитный датчик "ЭМД-247"

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

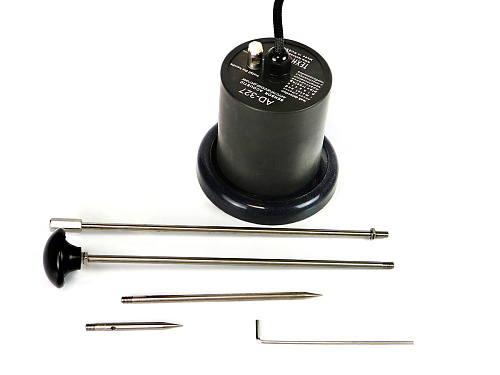

Датчик акустический "АД-247"

Параметр	Значение
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

Индуктивная антенна "ИЭМ-301.3"

Параметр	Значение
Тип построения	Параллельный резонансный контур
Частота резонанса	8192
Диаметр, мм	240
Масса, не более, кг	0,6

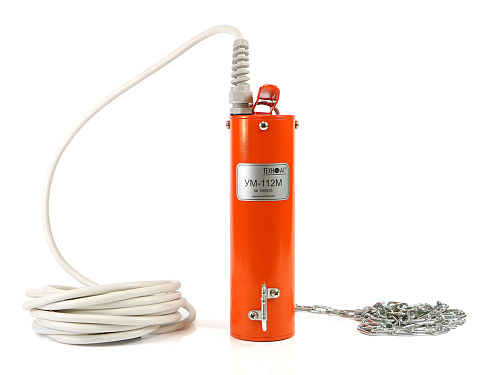

Механизм ударный "УМ-112М"

Параметр	Значение
Рабочее положение крепления ударного механизма на трубу: допустимое - оптимальное для максимальной дальности трассировки -	любое верхнее
Длина соединительного кабеля, не менее, м	5
Диаметр исследуемой трубы, мм	от 50
Габаритные размеры, не более, мм	90 х 200
Масса комплекта, не более, кг	3

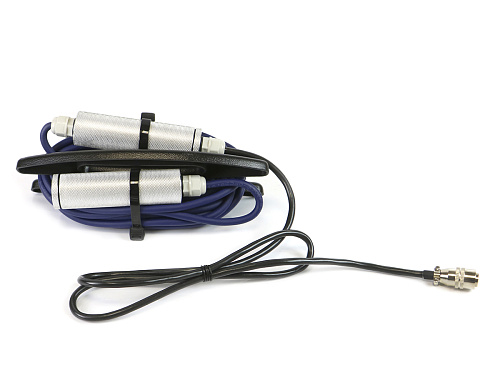

Датчик контроля изоляции "ДКИ-117"

Параметр	Значение
Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ(эфф): «0» «I» «II»	0,3…14 3…140 30…1400
Частотный диапазон, Гц	40...10000
Максимально допустимое переменное входное напряжение, В	400
База (расстояние между электродами в рабочем положении), мм	для угла раствора 30º - 550 для угла раствора 60º - 880
Длина штанг, не более, мм - в рабочем положении - в транспортном положении	780 490
Вес, не более, кг	0,8

Датчик определитель дефектов коммуникации "ДОДК-117"

Параметр	Значение
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм	15
Точность определения обрыва кабеля, м	0,25
Входное сопротивление датчика, Мом	2,4
Питание предварительного усилителя	внешнее от приёмника.
Коэффициент усиления предварительного усилителя, дб	40
